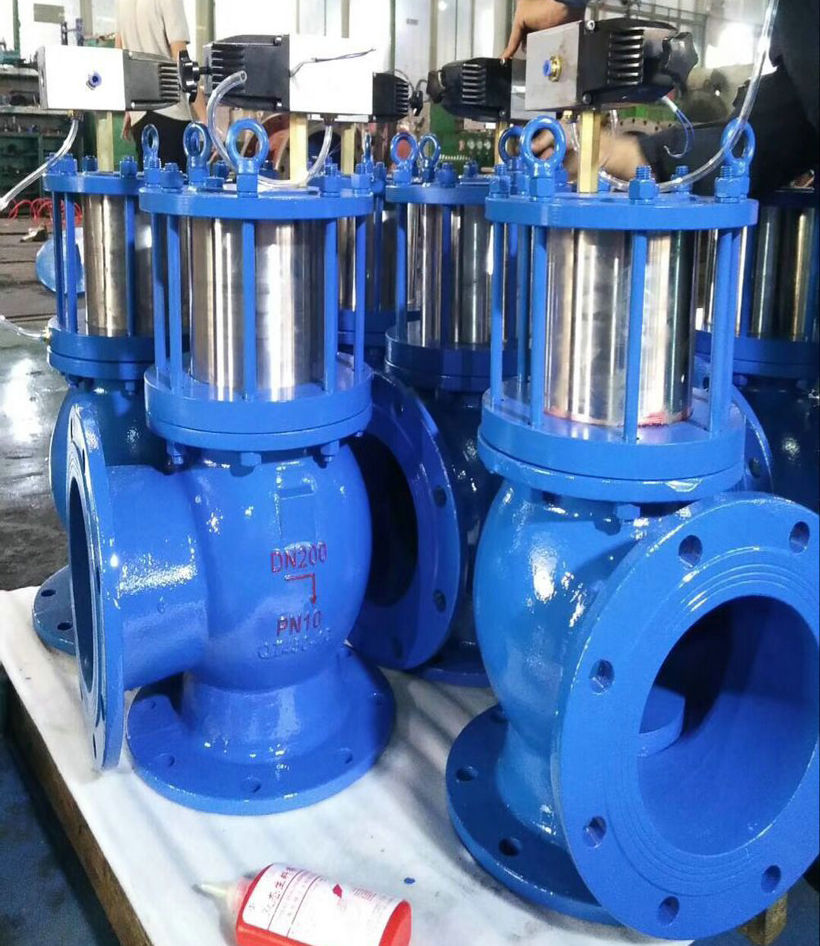

氣動角式排泥閥,J644X氣動角式排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可以安裝在工作介質為水，氣，油等工業管道中，起截流作用。
氣動角式排泥閥,J644X氣動角式排泥閥參數
液壓缸工作介質：清水，氣，油液壓缸工作壓力： 0.15~0.3MPa 0.3~1.0MPa閥體公稱壓力：1.0MPa閥體密封壓力：1.1MPa介質溫度：常溫
氣動角式排泥閥,J644X氣動角式排泥閥工作原理及性能
氣動角式排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命長，開啟速度快，一般在10秒內法辦已全開，閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
氣動角式排泥閥,J644X氣動角式排泥閥零部件材料
|
零件名稱 |
閥體、閥蓋 |
板閥 |
閥桿 |
液壓缸 |
密封圈 |
|
材 料 |
鑄鐵、球鐵、碳鋼 |
鑄鐵/碳鋼 |
不銹鋼 |
碳鋼、不銹鋼 |
丁腈橡膠 |
氣動角式排泥閥,J644X氣動角式排泥閥主要外形尺寸
|
公稱通徑 |
連接尺寸 |
進液接管(G) |
|
D |
D1 |
L |
H1 |
H |
z-d |
|
80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2" |
|
100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2" |
|
150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2" |
|
200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2" |
|
250 |
390 |
350 |
250 |
245 |
835 |
12-23 |
1/2" |
|
300 |
440 |
400 |
280 |
240 |
970 |
12-23 |
1/2" |
|
350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2" |
|
400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2" |

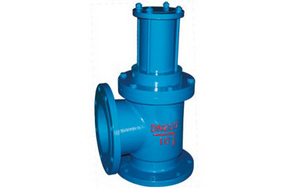

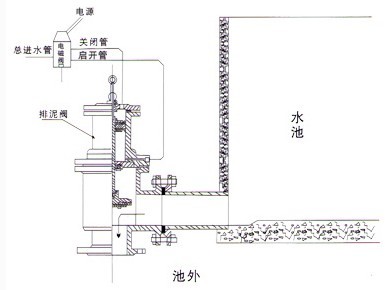

氣動角式排泥閥,J644X氣動角式排泥閥示意圖

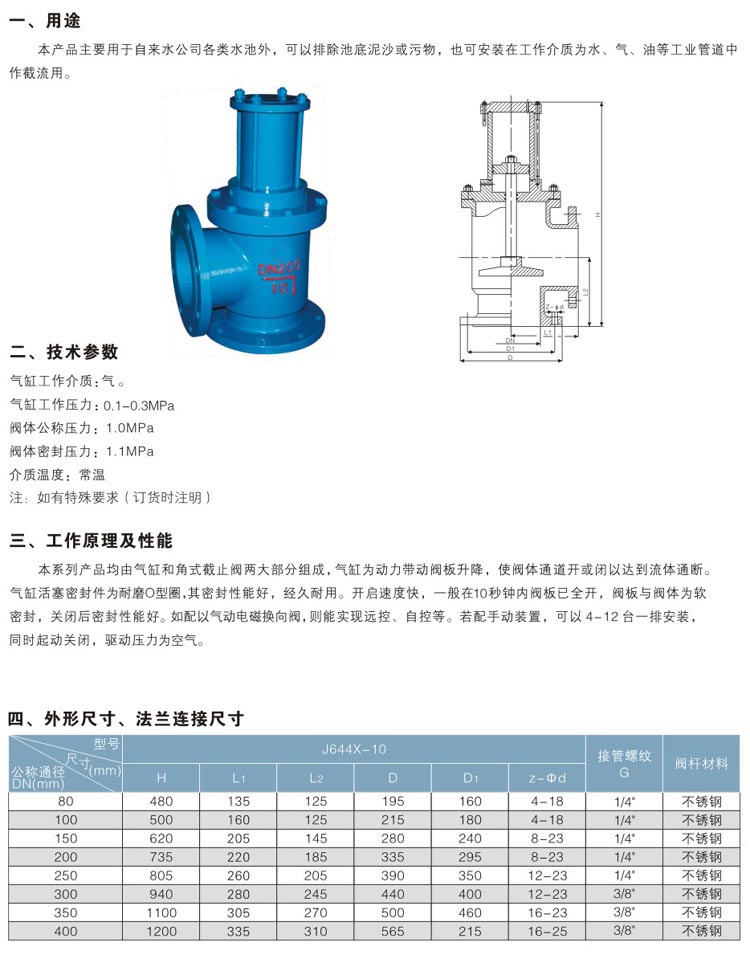

氣動角式排泥閥,J644X氣動角式排泥閥尺寸結構圖:
